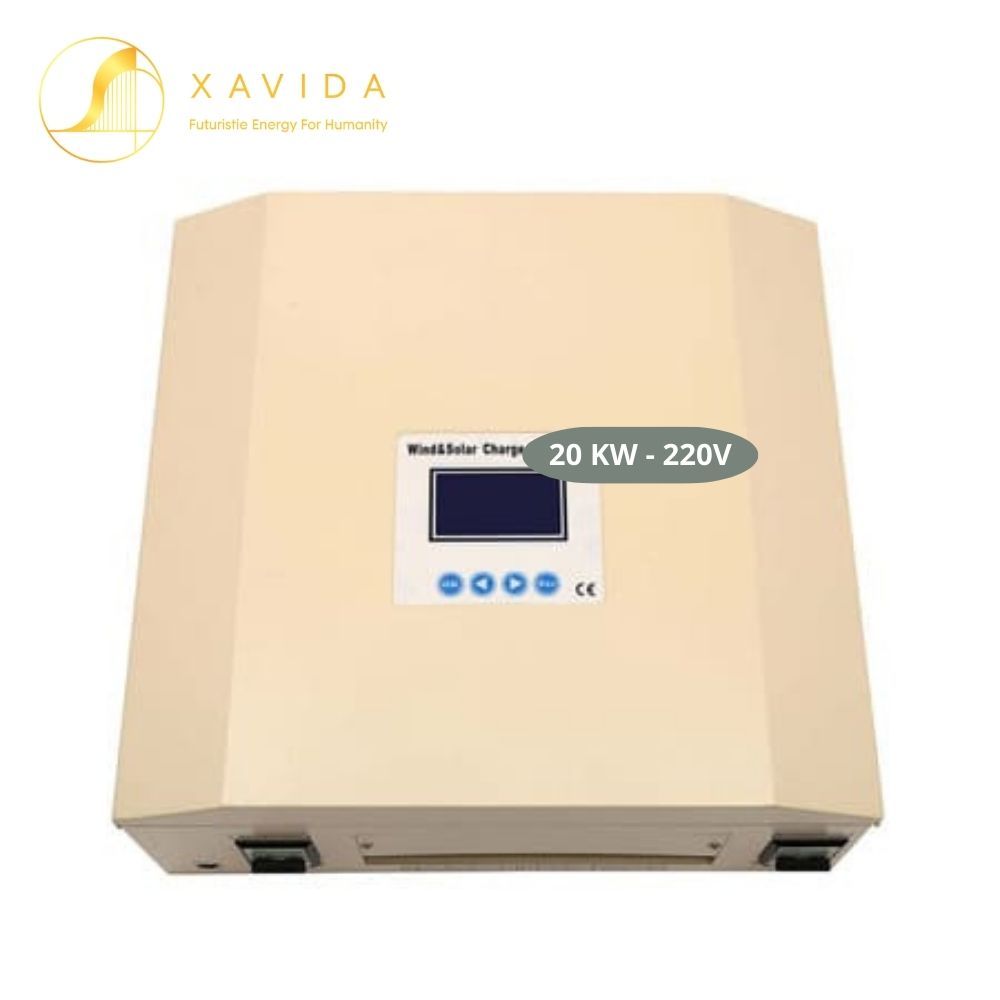

Bộ Điều Khiển Lai Gió – Mặt Trời Model: EL-SWW
Bộ điều khiển lai: EL-SWW
- Điều chỉnh trở kháng thích ứng tối ưu hóa việc sử dụng năng lượng giữa tuabin gió và tải.
- Đặt giới hạn tốc độ, điện áp và dòng điện tối đa để bảo vệ tuabin gió.
- Hệ thống giới hạn thông minh dòng điện tối đa của pin để bảo vệ pin.
- Bộ điều khiển cho phép thiết lập dung lượng pin tối đa và tính toán dòng sạc tương ứng.
- Hỗ trợ sạc tăng áp khi điện áp tuabin gió thấp hơn điện áp pin và sạc giảm áp khi điện áp cao hơn.
- Chức năng USB cho phép ghi dữ liệu điều khiển vào ổ đĩa USB, giúp phân tích dữ liệu trên máy tính.
- Chức năng đo gió hiển thị tốc độ gió trên màn hình LCD để dễ dàng theo dõi.

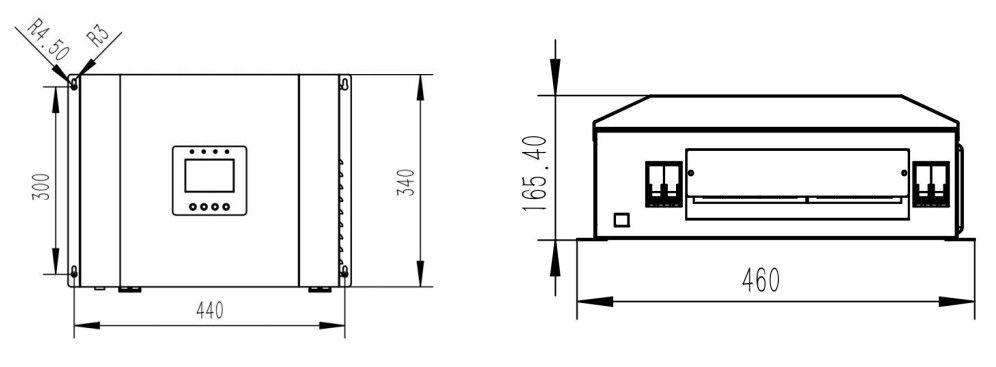

Hình thức và kích thước

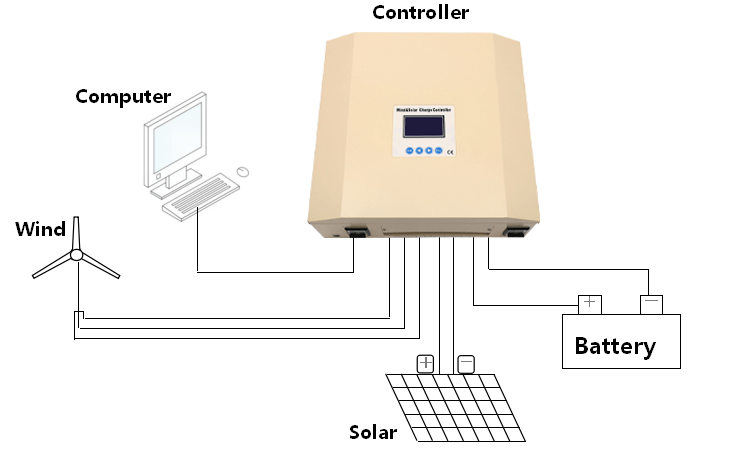

Sơ đồ mạch điện
Thông số bộ điều khiển năng lượng gió mặt trời lai
| Điện áp định mức của pin | 24V, 48V, 72V, 96V, 120V (một trong năm mức điện áp) (có thể tùy chỉnh) |
| Công suất định mức của tuabin gió | 4KW-5KW |
| Công suất định mức của tấm pin mặt trời | 4KW-5KW |
| Điện áp truy cập quang điện tối đa | 180V dưới 96V, 350V trên 96V (trừ các thông số đặc biệt) |
| Điện áp kết nối tối đa của gió | 180V dưới 96V, 350V trên 96V (trừ các thông số đặc biệt) |
| Tốc độ khởi động của quá trình dỡ hàng (Rota) | 500R (có thể điều chỉnh) |
| Cặp cột gió (Cột) | 10D (có thể điều chỉnh) |
| Đường dỡ hàng bằng gió | Phương pháp xả tải bằng điện trở trong và điện trở ngoài (công suất khác nhau tương ứng với các phương pháp xả tải khác nhau, tùy thuộc vào tình hình thực tế) |
| Chế độ điều khiển tải đổ | Giới hạn tốc độ quay quá mức, giới hạn điện áp quá mức, giới hạn dòng điện quá mức, PWM |
| Chế độ sạc gió | MPPT (tăng áp), MPPT (giảm áp), MPPT (tăng áp & giảm áp), PWM (tùy chọn) |
| Chế độ sạc quang điện | PWM |
| Chế độ hiển thị | Màn hình LCD |
| Trọng tải | KHÔNG |
| Hiển thị nội dung | Pin: điện áp; dòng sạc; phần trăm dung lượng pin. Gió: điện áp; dòng sạc; tốc độ quay; dòng điện đầu ra; công suất đầu ra. Hệ thống: trạng thái, năng lượng tạo ra, mã lỗi. |
| Phạm vi nhiệt độ và độ ẩm hoạt động | -20~+55℃/35~85%RH (Không ngưng tụ) |
| Mức tiêu thụ điện năng tĩnh | ≤3W |
