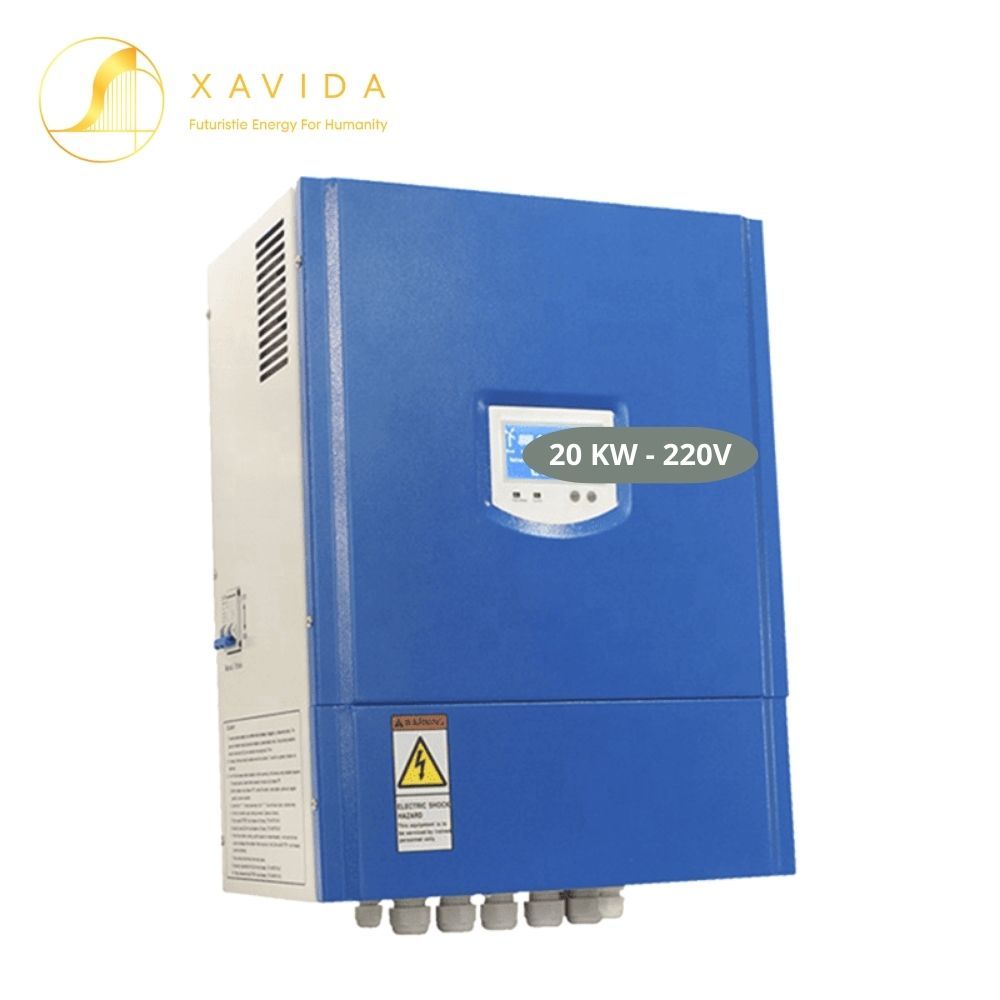

Bộ Điều Khiển Lai Gió – Mặt Trời Model EL-BSWB

Bộ điều khiển lai: EL-BSWB

Màn hình LCD lớn hiển thị trạng thái của tuabin gió, tấm pin mặt trời, pin và bộ điều khiển. Điều khiển PWM ở mức 120% công suất định mức của tuabin gió; nếu PWM vượt quá khả năng, chế độ ngắt tải ba pha sẽ được kích hoạt. Chế độ ngắt tải ba pha được khởi động khi pin bị ngắt kết nối/hỏng để ngăn tuabin chạy không tải hoặc xảy ra sự cố.
Bảo vệ pin: kết nối ngược cực, ngắt kết nối, chống hư hỏng, bảo vệ quá tải, sạc tự động: ngừng xả khi điện áp pin đạt 108%, bắt đầu xả ở mức 125%.
Bộ điều khiển phù hợp với nhiều loại tuabin gió khác nhau có chức năng phanh, bộ chống sét lan truyền trong bộ điều khiển chuyển hướng dòng điện quá áp và dòng điện sét đánh.
Ampe kế và vôn kế hiển thị dòng điện và điện áp sạc pin, dải công suất: 3KW đến 10KW, dải điện áp: 48V đến 380V.

Danh mục: Bộ Điều Khiển Thương hiệu: Elege Energy

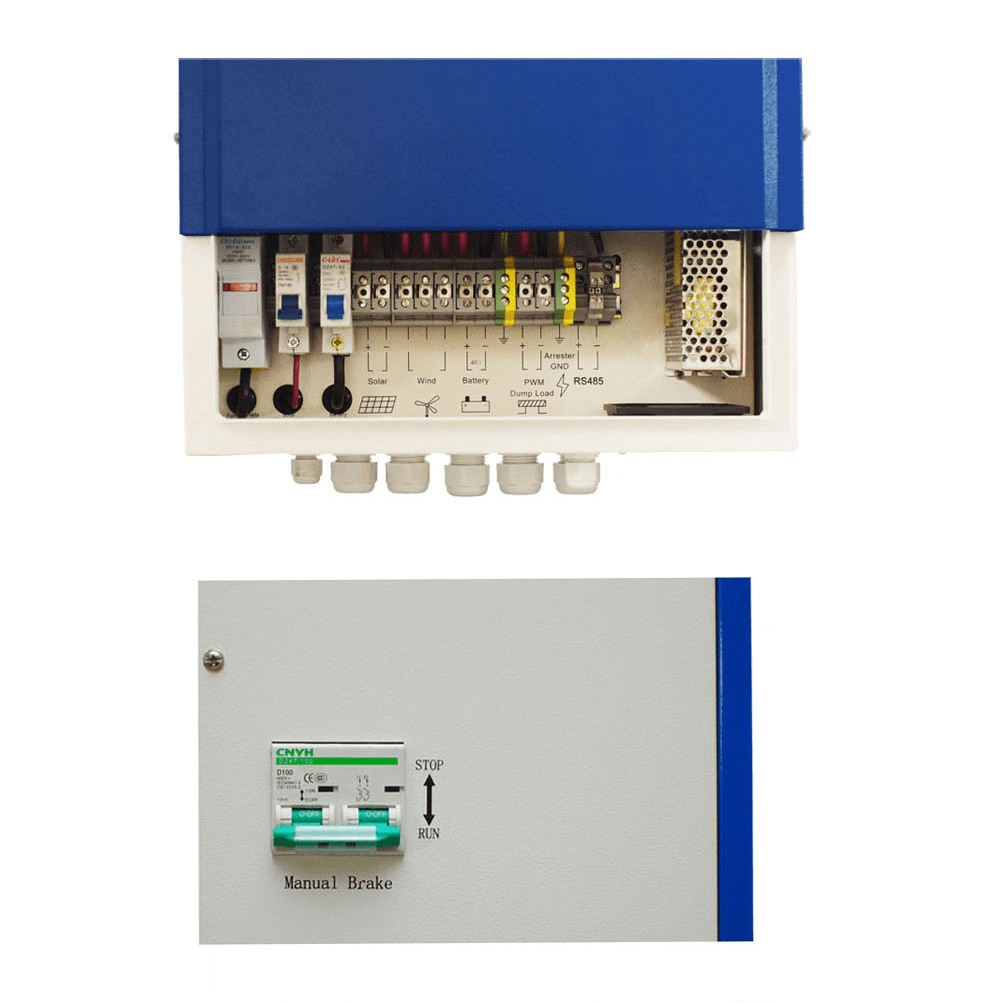

bo dieu khien el bswb

bo dieu khien el bswb

kiểu	5KW-48Vdc	5KW-120Vdc	5KW-240Vdc
Công suất định mức của tuabin gió	5KW	5KW	5KW
Công suất tối đa của tuabin gió	10KW	10KW	10KW
Năng lượng từ tấm pin mặt trời	0,5KW	1,5KW	1,5KW
Ắc quy	48Vdc	120Vdc	240Vdc
Chức năng	Bộ chỉnh lưu, sạc, điều khiển
Chế độ hiển thị	Màn hình LCD
Hiển thị nội dung	Điện áp tuabin gió, dòng điện tuabin gió, công suất tuabin gió, điện áp tấm pin mặt trời , dòng điện tấm pin mặt trời, công suất tấm pin mặt trời, dòng điện sạc điện áp pin
Điện áp không đổi PWM	>56Vdc	>135Vdc	>280 Vdc
Điện áp tải 3 pha của tuabin gió	58±1Vdc	145±2Vdc	290±5Vdc
Điện áp sạc phục hồi tuabin gió	54±1Vdc	135±2Vdc	280±5Vdc
điện áp dừng sạc của bộ điều khiển năng lượng mặt trời	58±1Vdc	145±2Vdc	290±5Vdc
Điện áp sạc khôi phục năng lượng mặt trời	54±1Vdc	135±2Vdc	280+5Vdc
Điện áp thấp của pin	40±1Vdc	100±2Vdc	200±5Vdc
Dây nối tự cung cấp của pin	>20mm²	>10mm²	6mm2
cầu chì PWM	125A	63A	40A
cầu chì năng lượng mặt trời	32A	16A	10A
Cầu chì sạc	60A	63A	50A
Nhiệt độ môi trường làm việc	-30-60℃
Độ ẩm tương đối	<90% Không ngưng tụ
Tiếng ồn (1m)	<40dB
Mức độ bảo vệ	IP20 (Trong nhà)
Phương pháp làm mát	Làm mát bằng không khí cưỡng bức

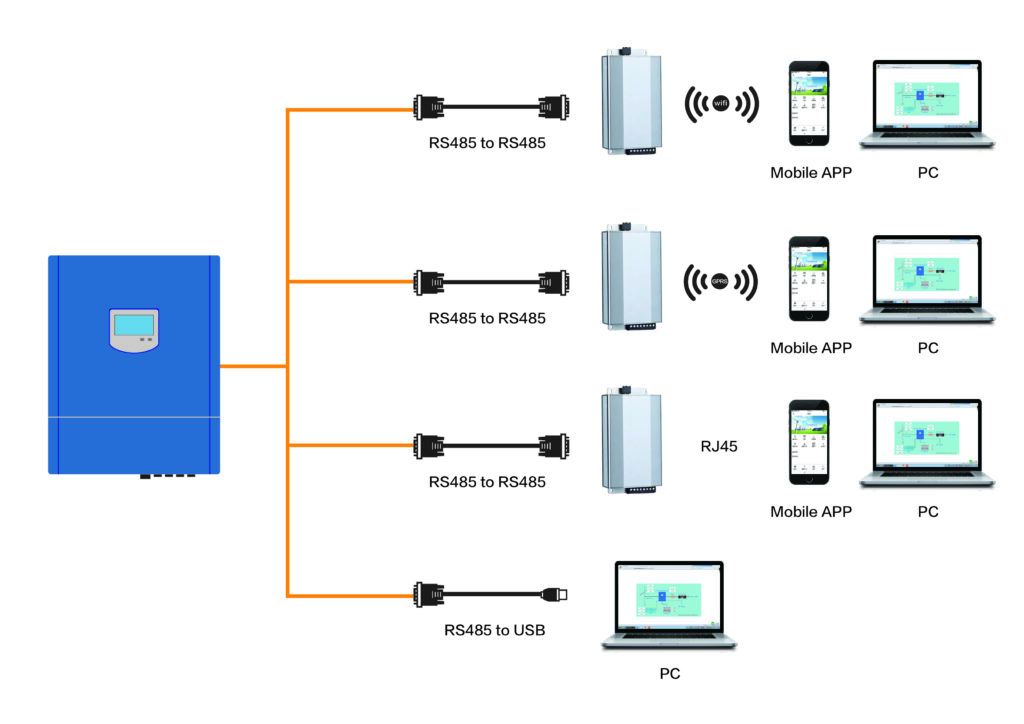

*Giao diện giao tiếp (tùy chọn)	RS485/USB/GPRS/Ethemet
