Bộ Điều Khiển Năng Lượng Mặt Trời Model: EL-SY
0₫

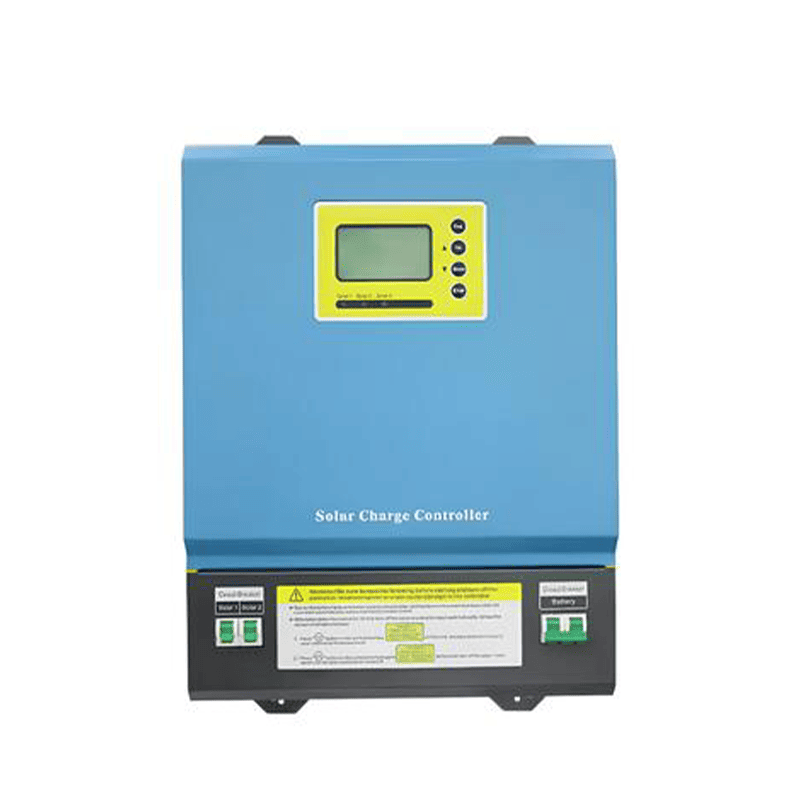

Bộ điều khiển năng lượng mặt trời Model: EL-SY
- Hiệu năng vượt trội nhờ công nghệ điều khiển thông minh MCU.
- Hiển thị trạng thái hoạt động của thiết bị thông qua menu tiếng Trung và tiếng Anh, đèn LED và màn hình LCD.
- Hệ thống đầu vào pin mặt trời, cực dương chung và điều khiển đầu vào hệ thống pin mặt trời độc lập đa dạng
- Các thông số bảo vệ pin có thể thiết lập, hiển thị điện áp pin hiện tại, dòng sạc pin, nhiệt độ bên trong vỏ máy, tổng công suất quang điện.
- Công suất phát điện, tổng công suất tiêu thụ của tải, dòng điện quang điện khi mỗi tấm pin mặt trời được sạc riêng biệt.
- Chức năng bảo vệ tổng thể: bảo vệ bằng cảnh báo đấu nối ngược cực ắc quy, sạc quá mức ắc quy, điều khiển làm mát bên trong tủ (quạt sẽ khởi động khi đạt 45°C) và chống sạc ngược ắc quy vào ban đêm.
Mã sản phẩm bộ điều khiển năng lượng mặt trời: EL-SY ( bộ điều khiển sạc năng lượng mặt trời MPPT )

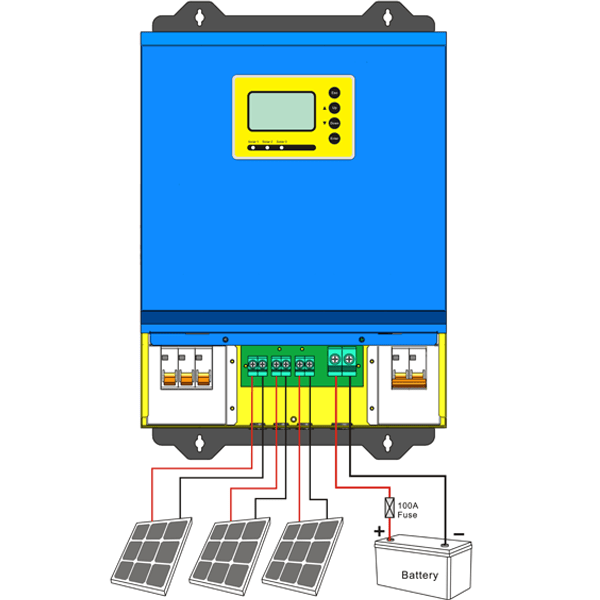

Sơ đồ mạch điện
Thông số điện
| Người mẫu | SY-192100 | SY-220100 | SY-240100 | SY-384100 | |
| Công suất định mức (W) | 19.2K | 22K | 24K | 38.4K | |
| Dòng điện sạc định mức (A) | 100A | 100A | 100A | 100A | |
| Điện áp định mức của pin (VDC) | 192VDC | 220VDC | 240VDC | 384VDC | |
| Đầu vào năng lượng mặt trời | Điện áp PV tối đa (VDC) | ≤350 | ≤400 | ≤436 | ≤700 |
| Phạm vi điện áp sạc (VDC) | 160-350 | 183-400 | 200-436 | 320-700 | |
| Số lượng đầu vào | 4 | ||||
| Công suất tối đa cho mỗi đầu vào (Wp) | 4.8K | 5.5K | 6K | 9.6K | |
| Dòng điện đầu vào tối đa cho mỗi đầu vào (A) | 25 | 25 | 25 | 25 | |
| Điện áp bảo vệ quá tải (VDC) | 223,9 | 256,6 | 279,9 | 447,8 | |
| Điện áp phục hồi quá tải (VDC) | 219.2 | 251.2 | 274 | 438,5 | |
| Đầu ra DC | Dòng điện đầu ra định mức (A) | 50 | 50 | 50 | 50 |
| Điện áp bảo vệ thấp (VDC) | 175,4 | 201 | 219.2 | 350,8 | |
| Điện áp bảo vệ cao áp (VDC) | 248 | 284,2 | 310 | 496 | |
| Hiệu quả | >98% | ||||
| Sự bảo vệ | Quá dòng khi sạc, quá áp/điện áp đầu ra DC thấp/cao/quá dòng, v.v. | ||||
| Nhiệt độ khởi động quạt | >45℃ | ||||
| Nhiệt độ hoạt động | 0-40℃ | ||||
| Nhiệt độ bảo quản | -15 – +50℃ | ||||
| Môi trường vận hành/lưu trữ | 0-90% không ngưng tụ | ||||
| Kích thước sản phẩm: Rộng*Sâu*Cao (mm) | 417*360*118 | ||||
| Kích thước đóng gói: Chiều rộng*Chiều sâu*Chiều cao (mm) | 440*420*200 | ||||
