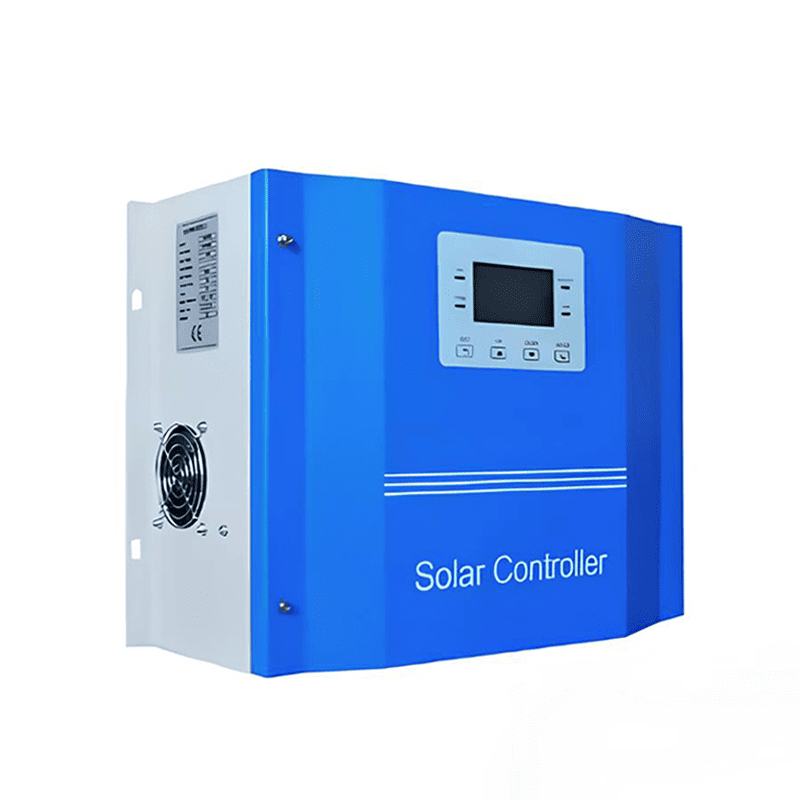

Bộ Điều Khiển Năng Lượng Mặt Trời Model: EL-SBL
0₫
Bộ điều khiển năng lượng mặt trời: EL – SBL
- Phương pháp sạc năng lượng mặt trời MPPT hoặc PWM
- dòng điện tối đa của pin giới hạn dòng điện thông minh
- Bộ điều khiển có chức năng cấp nguồn kép bằng pin và năng lượng mặt trời; nếu pin yếu, bộ điều khiển sẽ được khởi động bằng nguồn năng lượng mặt trời.
- Mạch sạc có chức năng bảo vệ phần cứng, sử dụng rơle làm công tắc cuối cùng để đảm bảo an toàn tối đa cho hệ thống trong việc truyền tải điện áp, dòng điện và
các thông số khác. - Màn hình LCD hiển thị menu đa cấp,
cài đặt phím thông minh - Bo mạch chủ bên trong bộ điều khiển
được phủ ba lớp sơn chống bụi, chống ẩm và chống tĩnh điện. Cổng nối tiếp tín hiệu đầy đủ RS232 hoặc
cổng giao tiếp điện RS485.
Mã sản phẩm bộ điều khiển năng lượng mặt trời: EL-SBL ( bộ điều khiển sạc năng lượng mặt trời )

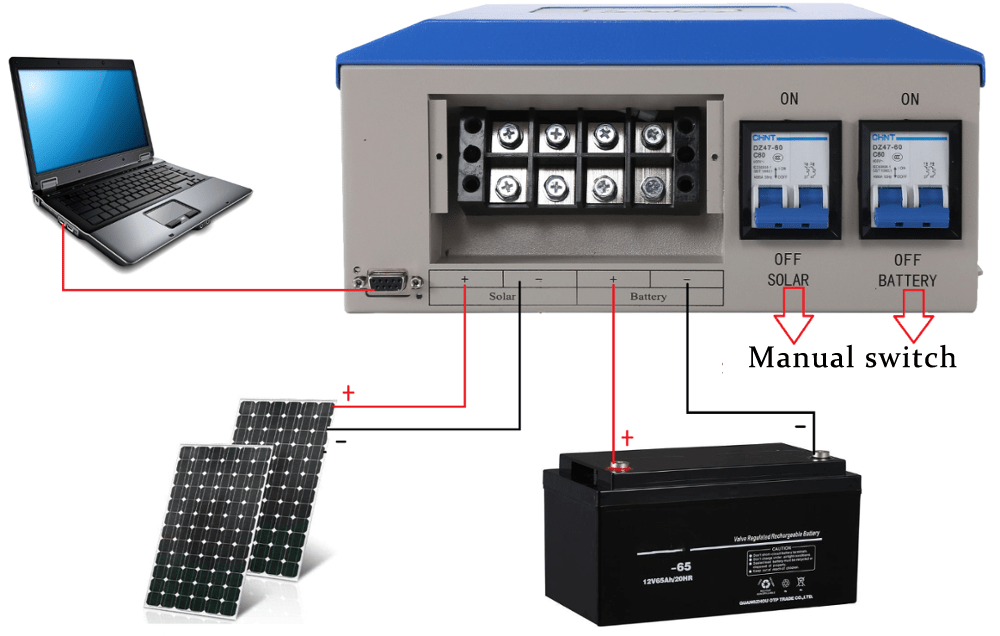

Sơ đồ mạch điện

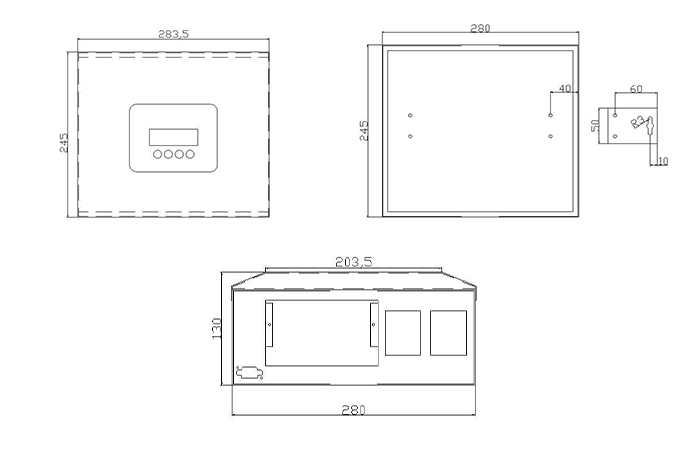

Hình thức và kích thước
Thông số bộ điều khiển sạc năng lượng mặt trời
| Dòng điện định mức năng lượng mặt trời | 40A~100A | ||
| Điện áp định mức của pin | 48V | 96V | 120V |
| Điện áp truy cập tối đa của năng lượng mặt trời | 160V | 360V | 360V |
|
Điện áp bảo vệ quá áp (thấp) |
40.8V (Có thể điều chỉnh) | 80.0V (Có thể điều chỉnh) | 102.0V (Có thể điều chỉnh) |
| Điện áp thấp trở lại điện áp (Rlow) |
46,5V (Có thể điều chỉnh) | 92.0V (Có thể điều chỉnh) | 115.0V (Có thể điều chỉnh) |
|
Điện áp bảo vệ quá áp (Toàn bộ) |
58.8V (Có thể điều chỉnh) | 117.0V (Có thể điều chỉnh) | 144.0V (Có thể điều chỉnh) |
| Điện áp hồi phục quá áp (RFull) |
52.8V (Có thể điều chỉnh) | 105.0V (Có thể điều chỉnh) | 130.0V (Có thể điều chỉnh) |
| Điện áp sạc duy trì (Flot) |
54.0V (Có thể điều chỉnh) | 108.0V (Có thể điều chỉnh) | 135.0V (Có thể điều chỉnh) |
| Phương pháp sạc năng lượng mặt trời | PWM/MPPT | ||
| Phương thức hiển thị | Màn hình LCD (Màn hình tinh thể lỏng) | ||
| Hiển thị nội dung | Pin: điện áp, dòng sạc, công suất, v.v.; Năng lượng mặt trời: điện áp, dòng sạc. Hệ thống: trạng thái, sản lượng điện, mã lỗi bất thường, v.v. |
||
|
Phạm vi nhiệt độ và độ ẩm hoạt động |
-20~+55℃/35~85%RH (nhưng không ngưng tụ) | ||
| Mức tiêu thụ điện năng tĩnh | ≤3W | ||
| Loại bảo vệ | Pin: bảo vệ quá áp, bảo vệ thiếu áp, chống đấu nối ngược, bảo vệ công tắc ngoài, v.v. Năng lượng mặt trời: bảo vệ công tắc ngoài năng lượng mặt trời. Tải: bảo vệ quá tải. |
||
| Kích thước bộ điều khiển | 245mm*283.5mm*130mm | ||
| Trọng lượng tịnh của bộ điều khiển | 8kg | ||
| Chức năng giao tiếp | RS232/RS485/GPRS | ||
