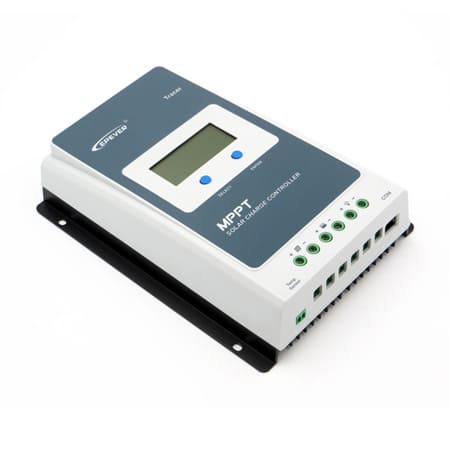

Bộ Điều Khiển Năng Lượng Mặt Trời Model: EL – SW
Bộ điều khiển năng lượng mặt trời Model: EL-SW
- Công nghệ MPPT tiên tiến, hiệu suất không dưới 99,5%, tốc độ theo dõi cực nhanh, đảm bảo hiệu quả theo dõi.
- Thuật toán điều khiển MPPT tiên tiến giúp giảm thiểu tỷ lệ tổn thất điểm công suất tối đa và thời gian tổn thất.
- Sử dụng các linh kiện chất lượng cao, cải thiện hiệu suất hệ thống, hiệu suất chuyển đổi cao nhất đạt 98% nhờ các thương hiệu nổi tiếng quốc tế như ST, IR. Chất lượng cao, tỷ lệ hỏng hóc thấp, đảm bảo tuổi thọ sản phẩm, chức năng giới hạn công suất và dòng điện khi sạc.
Sản phẩm có giao diện bus truyền thông RS-485 và giao thức truyền thông Modbus. - Theo dõi và thiết lập các thông số thông qua ứng dụng di động hoặc phần mềm trên máy tính.
Bộ điều khiển năng lượng mặt trời Model: EL – SB (bộ điều khiển sạc năng lượng mặt trời MPPT)

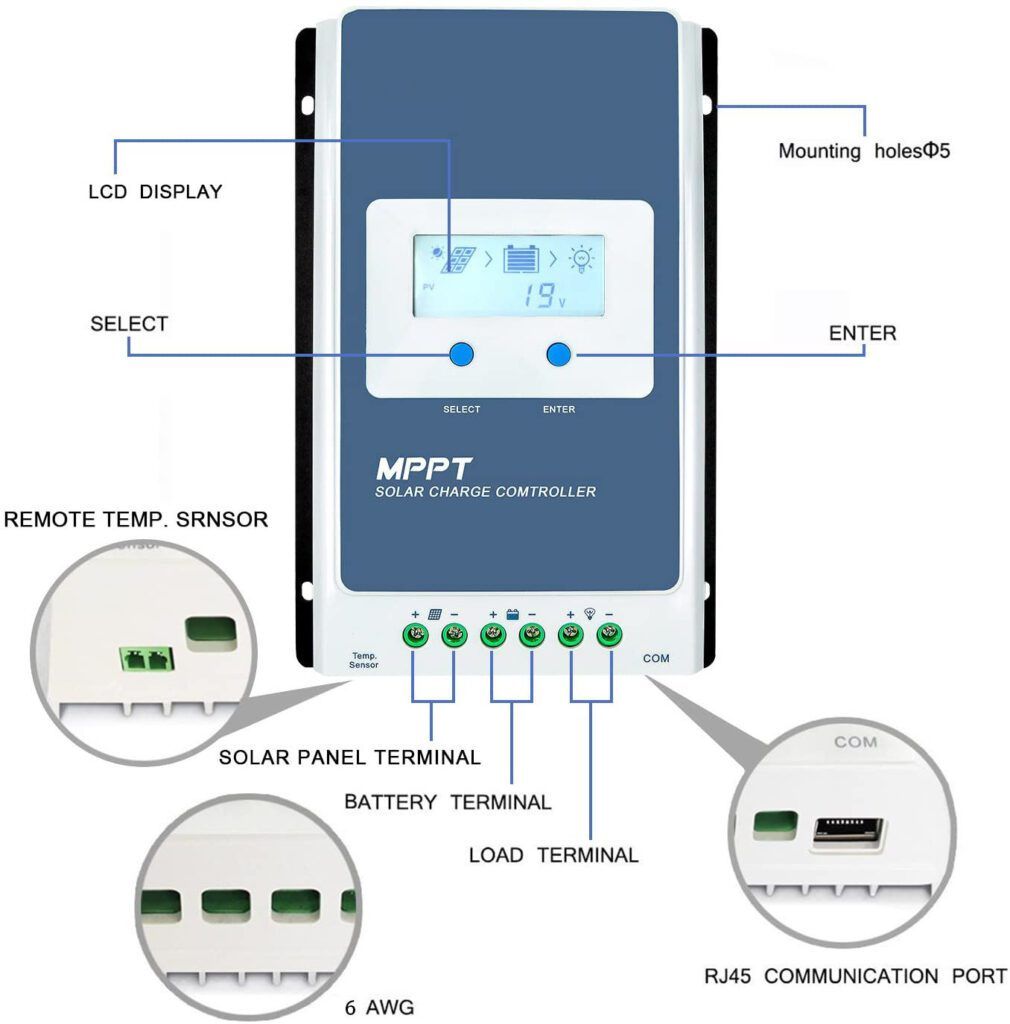

Sơ đồ mạch điện
Thông số bộ điều khiển sạc năng lượng mặt trời MPPT
| Điện áp định mức của hệ thống | 12/24VDC① Tự động | |||
| Dòng điện sạc định mức | 10A/20A | 10A/20A | 30A | 40A |
| Phạm vi điện áp pin | 8~32V | |||
| Điện áp mạch hở tối đa của PV | 60V②/46V③ | 100V②/92V③ | ||
| phạm vi điện áp MPP | (Điện áp pin +2V)～36V | (Điện áp pin +2V)～72V | ||
| Tự tiêu thụ | ≤12mA | |||
| Sụt áp mạch xả | ≤0,23V | |||
| Hệ số bù nhiệt độ | -3mV/℃/2V | |||
| Tiếp đất | Tiêu cực phổ biến | |||
| Giao diện RS485 | 5VDC/100mA | |||
| Thời gian đèn nền LCD | 60 giây (Mặc định) | |||
| Nhiệt độ môi trường làm việc | -25℃～+50℃ (100% đầu vào và đầu ra) | |||
| Phạm vi nhiệt độ bảo quản | -20℃～+70℃ | |||
| Độ ẩm tương đối | ≤95%, NC | |||
| Bao vây | IP30 | |||
| Kích thước (mm) | 172*139*44 | 220*154*52 | 228*164*55 | 252*180*63 |
| Kích thước lắp đặt | 130x130mm | 170x145mm | 170x164mm | 210x171mm |
| Kích thước lỗ lắp đặt | Φ5mm | |||
| Phần cuối | 12AWG (4mm2) | 6AWG (16mm2) | 6AWG (16mm2) | 6AWG (16mm2) |
| Cáp được đề xuất | 12AWG (4mm2) | 10AWG (6mm2) | 8AWG (10mm2) | 6AWG (16mm2) |
| Cân nặng | 0,57kg | 0,94kg | 1,26 kg | 1,65kg |
