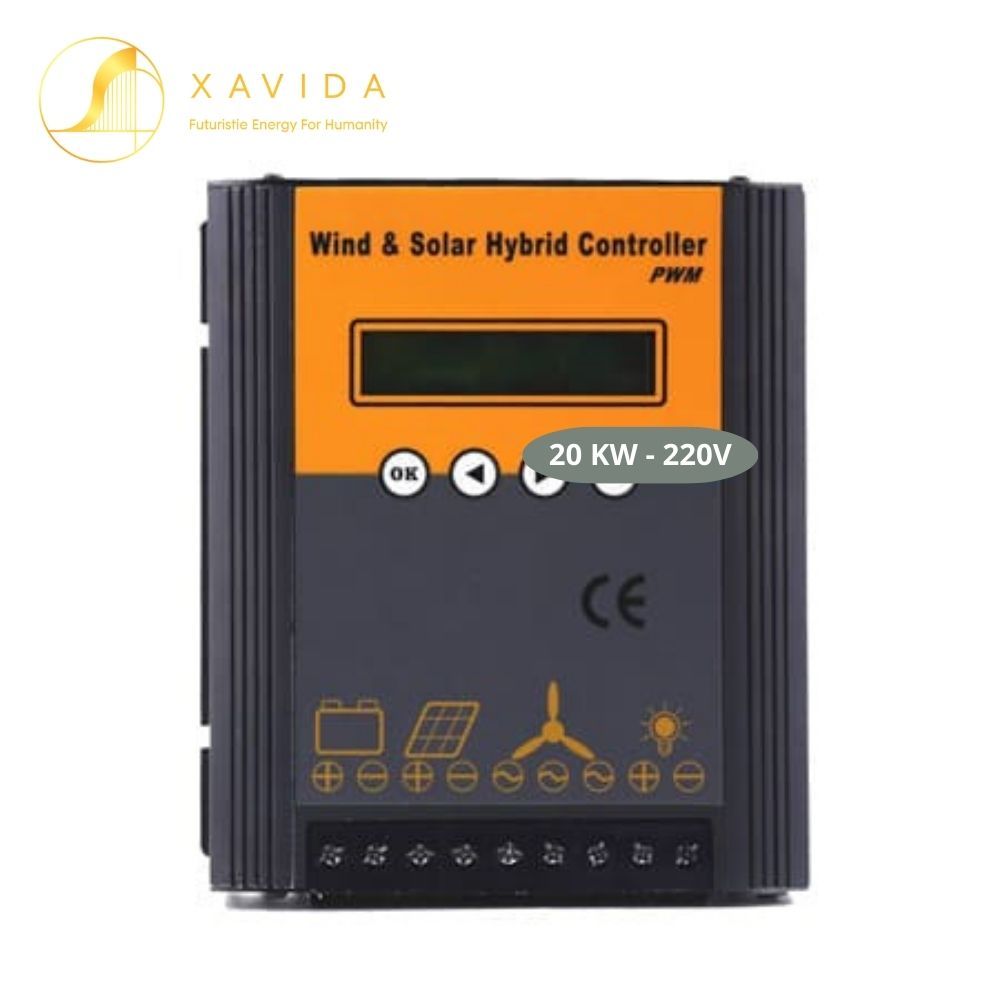

Bộ Điều Khiển Lai Gió – Mặt Trời Model: EL-SWB1
0₫
Bộ điều khiển lai: EL-SWB1
- Khi pin hết, bộ điều khiển có thể tự khởi động lại khi có ánh nắng mặt trời. Tránh tình trạng bộ điều khiển không khởi động được sau những ngày mưa dài.
- Nếu pin hết điện, bộ điều khiển cũng có thể bảo vệ tuabin gió khỏi bị quá tốc độ.
- Công suất tiêu thụ ở chế độ chờ ≤1,2W
- Bộ điều khiển này có ba chức năng đầu ra: PWM, tăng áp hoặc giảm áp dòng điện không đổi cho tải (Nếu bạn cần chức năng tăng áp hoặc giảm áp dòng điện không đổi, vui lòng chọn tùy chọn đó).
- Tổng kết kinh nghiệm về phần cứng và lập trình, đồng thời bảo vệ tối đa pin, tuabin gió, năng lượng mặt trời và tải trọng.

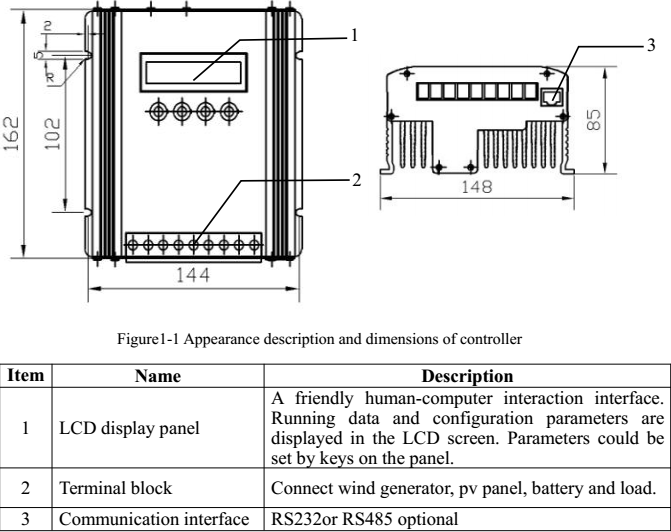

Kích thước sản phẩm

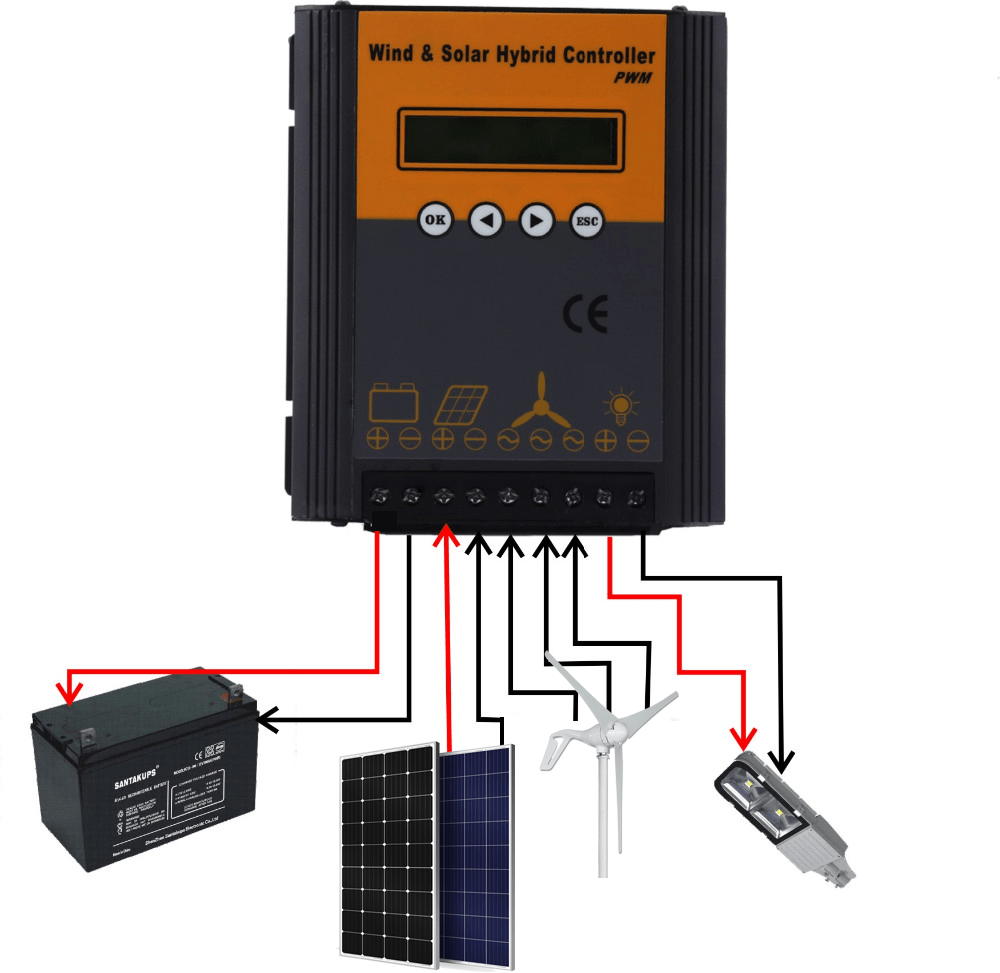

Sơ đồ mạch điện
Thông tin an toàn
- Tổng công suất của hệ thống 12V là 500W, tổng công suất của hệ thống 24V là 800W, và tổng công suất của hệ thống 48V là 1000W.
- Công suất vượt mức 0,2 nhân dân tệ/watt (công suất định mức của quạt + công suất định mức của tấm pin mặt trời)/điện áp định mức của hệ thống ≤40A.
Dòng điện đơn ≤25A. - Quạt PV: 12V/24V Điện áp truy cập tối đa: 60V
- Điện áp quạt PV: 48V Điện áp truy cập tối đa: 160V
- Kích thước sản phẩm: 162*148*85MM
- Tổng trọng lượng: 2,2 kg
Thông số bộ điều khiển lai Model: EL-SWB
| Công suất điện gió định mức | 100W~1000W |
| Công suất năng lượng mặt trời định mức | 100W~500W |
| Điện áp định mức của hệ thống | 12V, 24V, 48V; 12V-24V tự động, 24V-48V tự động (Chọn một trong năm tùy chọn này.) |
| Lưu ý: ba thông số trên phải đáp ứng các yêu cầu. | (Công suất gió định mức + Công suất mặt trời định mức) / Điện áp hệ thống định mức ≤ 35A |
| Điện áp đầu vào gió tối đa | 80V |
| Điện áp đầu vào năng lượng mặt trời tối đa | 80V |
| Thiết bị tải xả | Tải xả điện tử tích hợp |
| Bảo vệ tuabin gió | Bảo vệ quá dòng, tải xả, phanh thủ công. |
| Bảo vệ tải | Bảo vệ chống xả quá mức; bảo vệ chống sạc quá mức, bảo vệ chống quá dòng. |
| Chế độ sạc gió | PWM |
| Chế độ sạc năng lượng mặt trời | PWM |
| Chế độ hiển thị | Màn hình LCD |
| Nhiệt độ hoạt động và độ ẩm tương đối | -20~+55℃/35~85%RH (Không ngưng tụ) |
| Mức tiêu thụ điện năng ở trạng thái nghỉ | ≤1,2W |
| Chức năng giao tiếp | RS232, RS485 (Một trong hai) |
